بتن هوادار اتوکلاو شده یک سیستم ساختمانی کامل بوده که باتولید بلوک و پانل این امکان را به مجریان ساختمانی داده تا با انتخاب نوع محصول بر اساس نیاز خود اقدام نمایند.

بخش اول: دیوار (باربر، غیرباربر)

پانلهای مسلح به لحاظ ضخامتی از تنوع بالایی برخودار بوده و همانند بلوک های AAC از ضخامت 10 تا 37.5 تولید می گردد.جرم حجمی بتن هوادار بکار رفته 500 کیلوگرم بر مترمکعب بوده و وزن آرماتور با توجه به نوع کاربری و سایز پانل متغیر می باشد.

دیوار های پیش ساخته از بتن هوادار اتوکلاو شده پرین می تواند علاوه بر سرعت اجرا باعث کاهش مصرف انرژی، کاهش صدا و کاهش خطر آتش سوزی از خارج و بین ساختمانها، انبارها و کارخانجات شود.

تصویر زیر یک برش از یک دیوار پیش ساخته تولیدی این کارخانه با ضخامت 20 سانتیمتر را با دو لایه مش نشان می دهد. در برش داده شده آرماتورها نشان داده شده است.

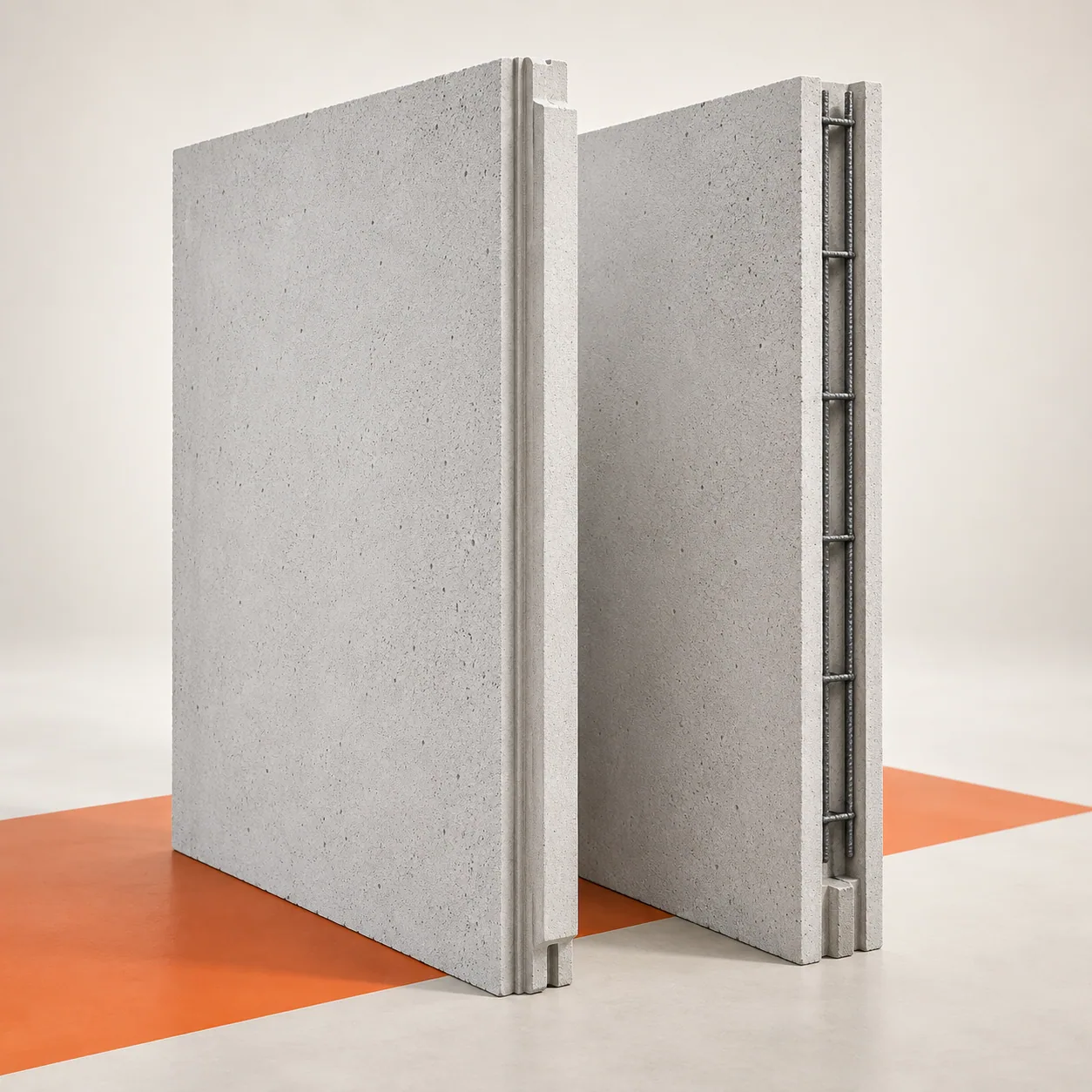

این پانلها به دو صورت ساده و یا با کام و زبانه تولید می گردند. نحوه اتصال این پانلها به یکدیگر با استفاده از چسب بلوک پرین می باشد. اتصال پانلها به ستون فلزی یا بتنی با بست های اتصال مطابق تصویر زیر صورت می پذیرد.

اتصال به ستون برای هر پانل دیواری مطابق تصویر زیر اجرا می گردد.

پانل ها مطابق تصویر زیر دارای هوک داخلی برای نصب آسان می باشد.

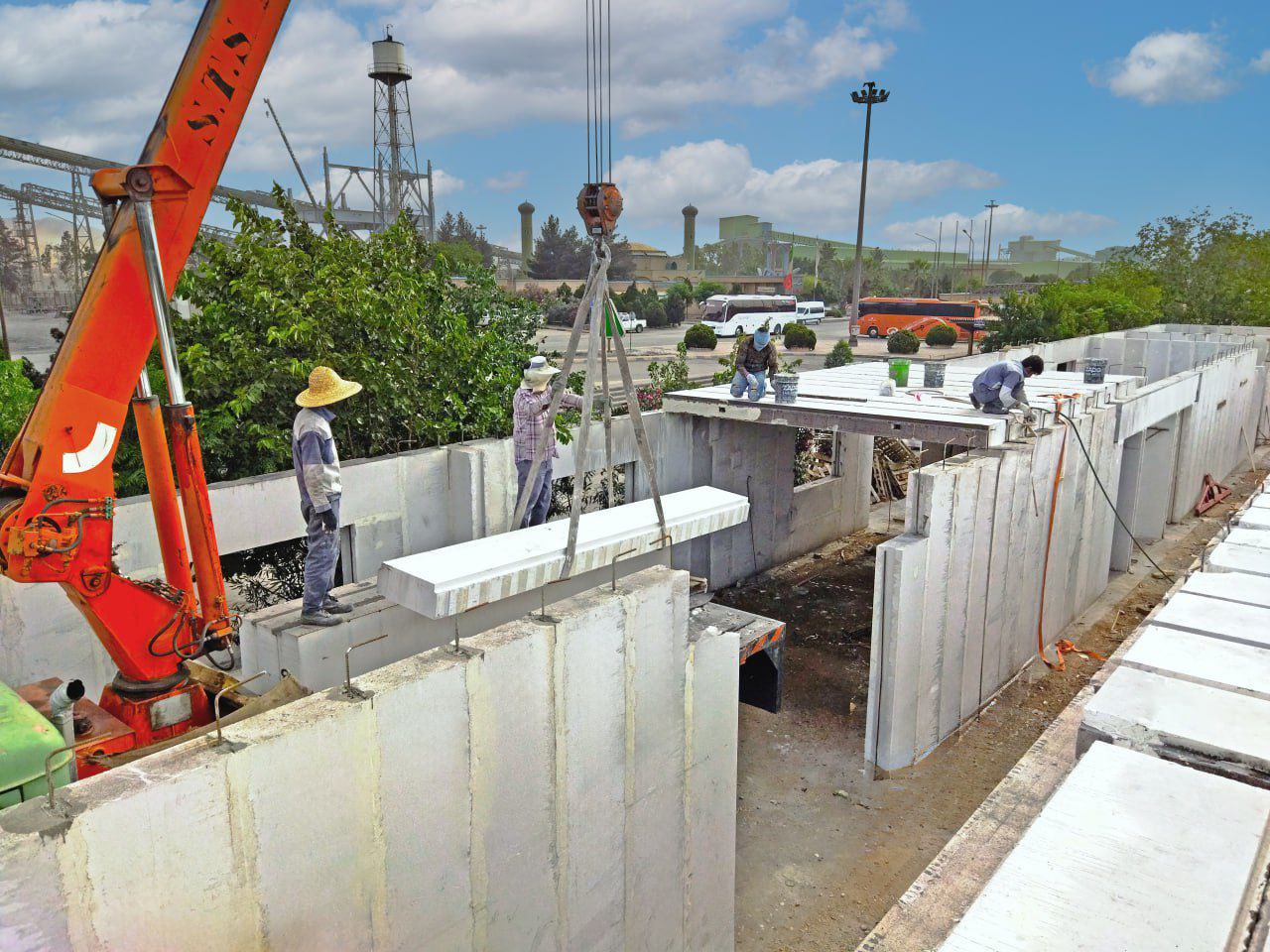

جابه جایی و نصب پانل ها به سهولت و به کمک هوک های داخل هر پانل صورت می پذیرد. دقت ابعادی پانل ها در طول 6 متر، سطحی کامل تراز و شاقول را فراهم می آورد.

تولید پانلهای مسلح برای استفاده در دیوارها بصورت سفارشی و با ابعاد زیر انجام می گردد.

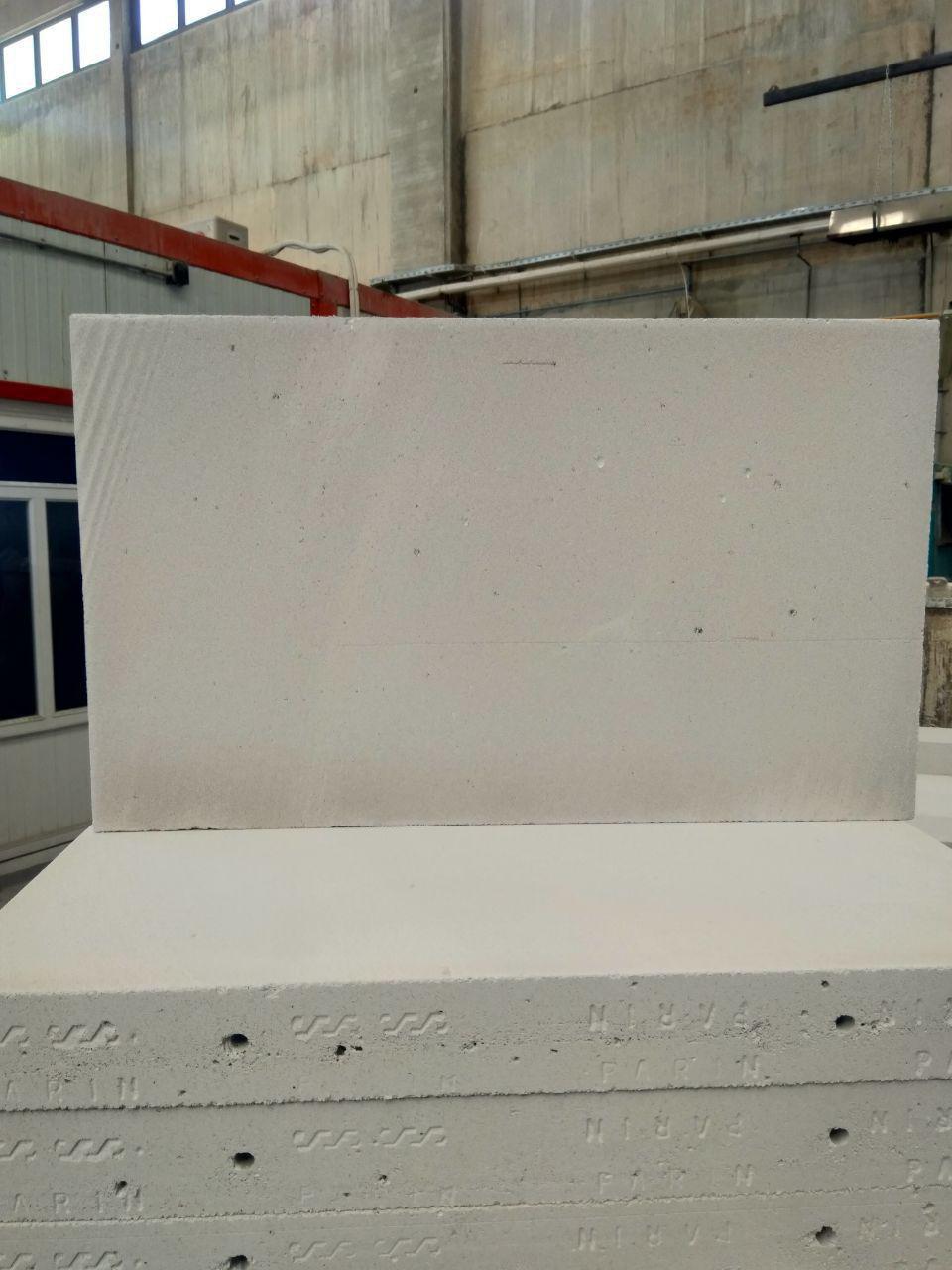

پانل مسلح جدید با ابعاد متفاوت ضخامت 10، ارتفاع 60 و طول 100 سانتی متر

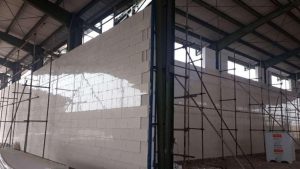

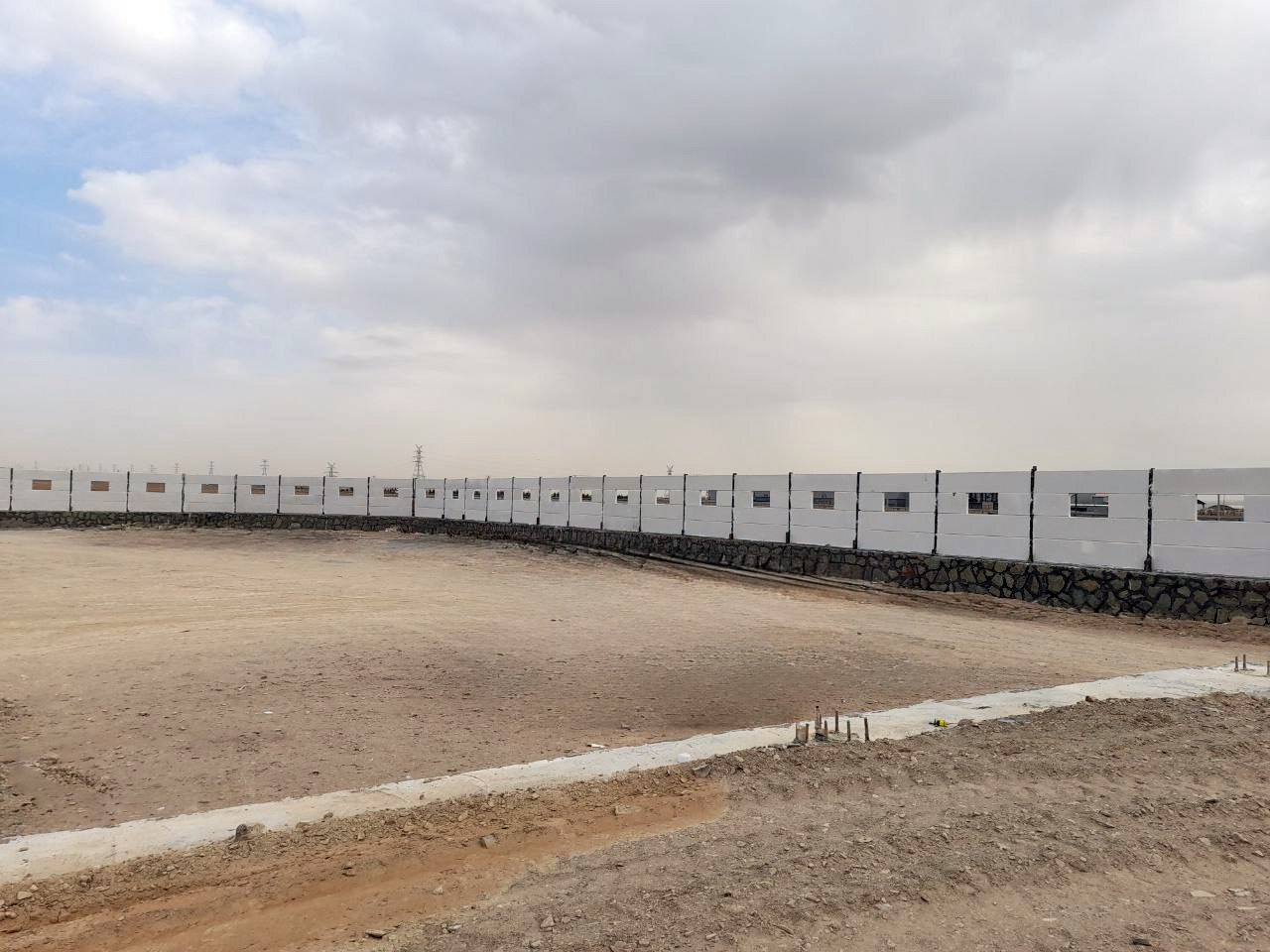

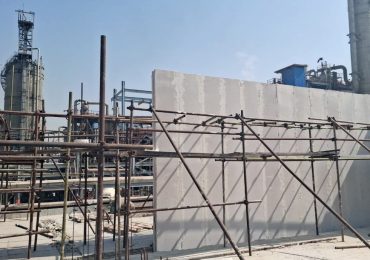

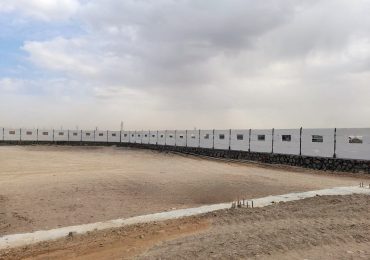

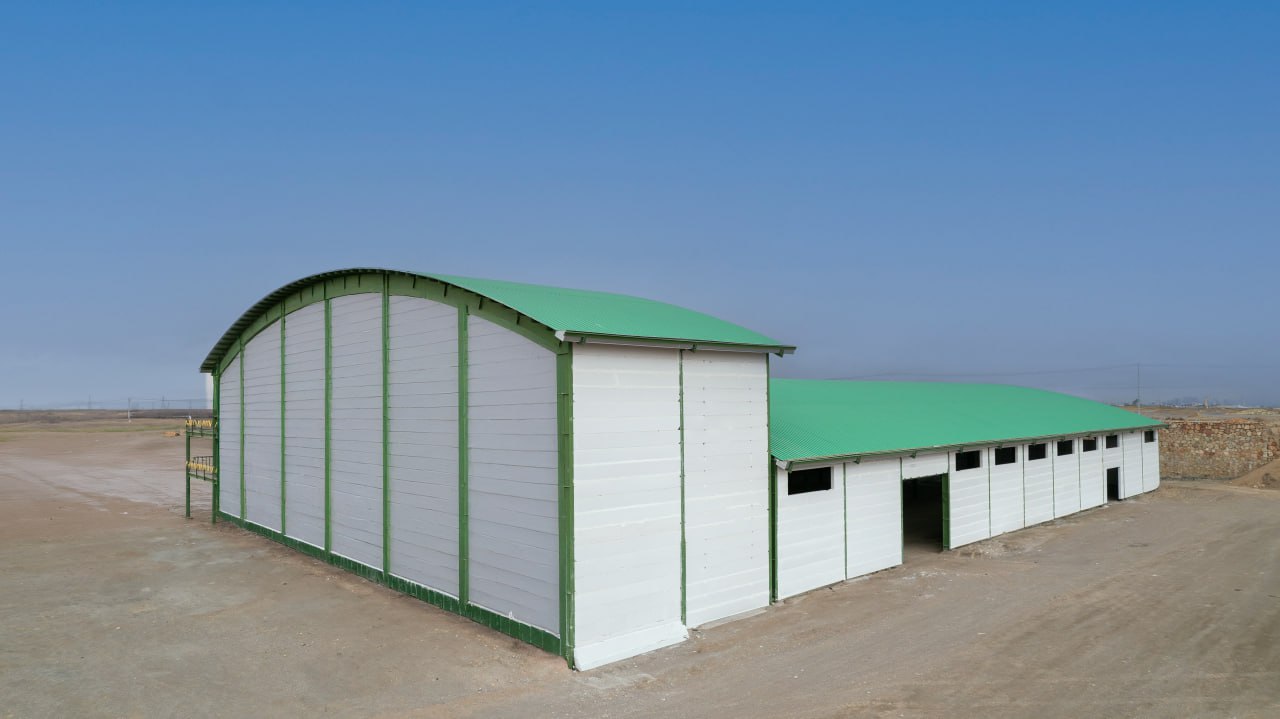

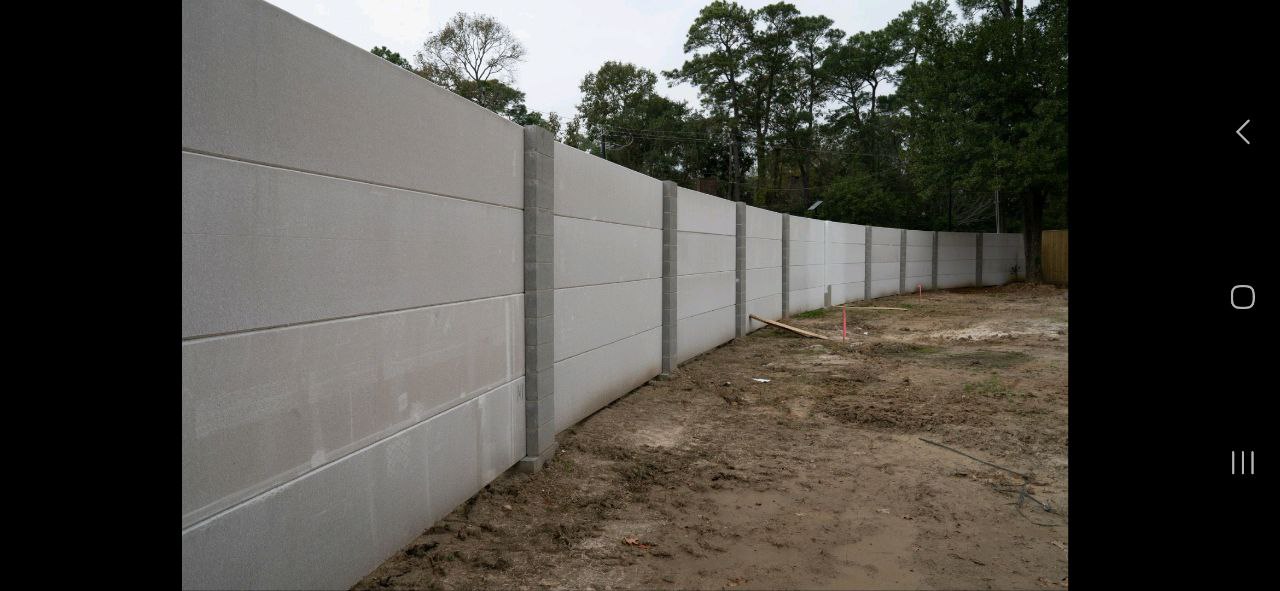

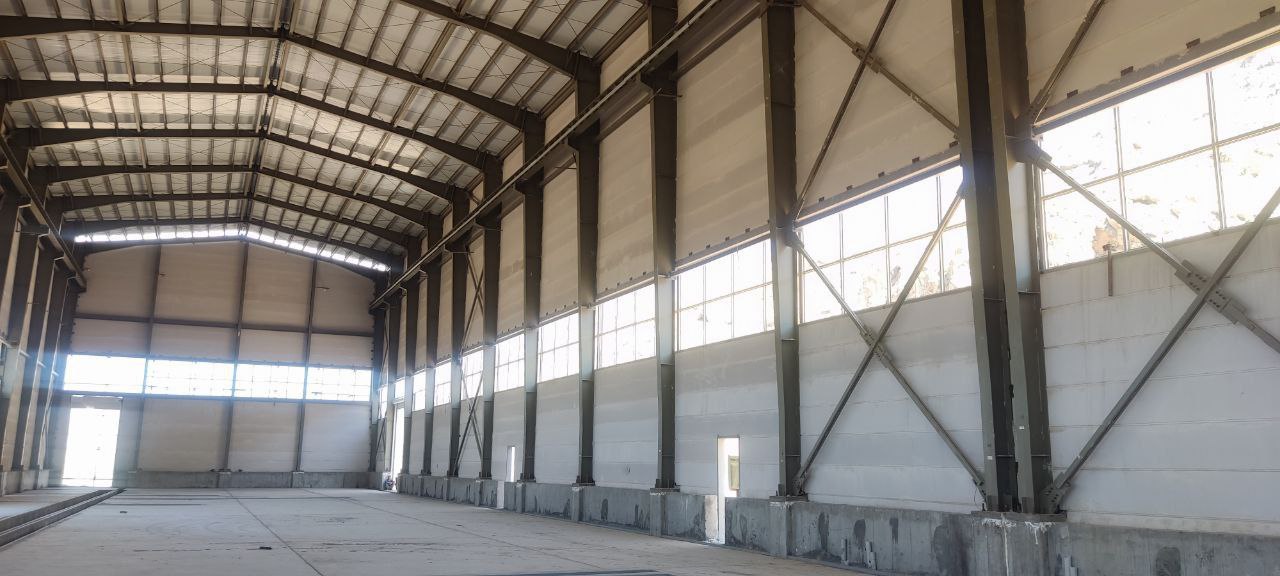

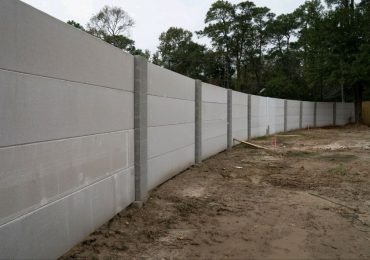

یک از کاربردهای پانل های مسلح AAC پرین استفاده از آن برای دیوار پیرامونی، حیاط، دیوار پیش ساخته و فضاهای داخلی در کارخانه های تولیدی، انبار و سوله های صنعتی است.

بخش دوم: سقف سبک (بام، طبقه)

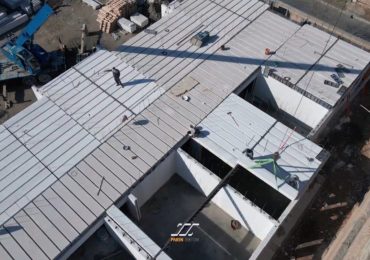

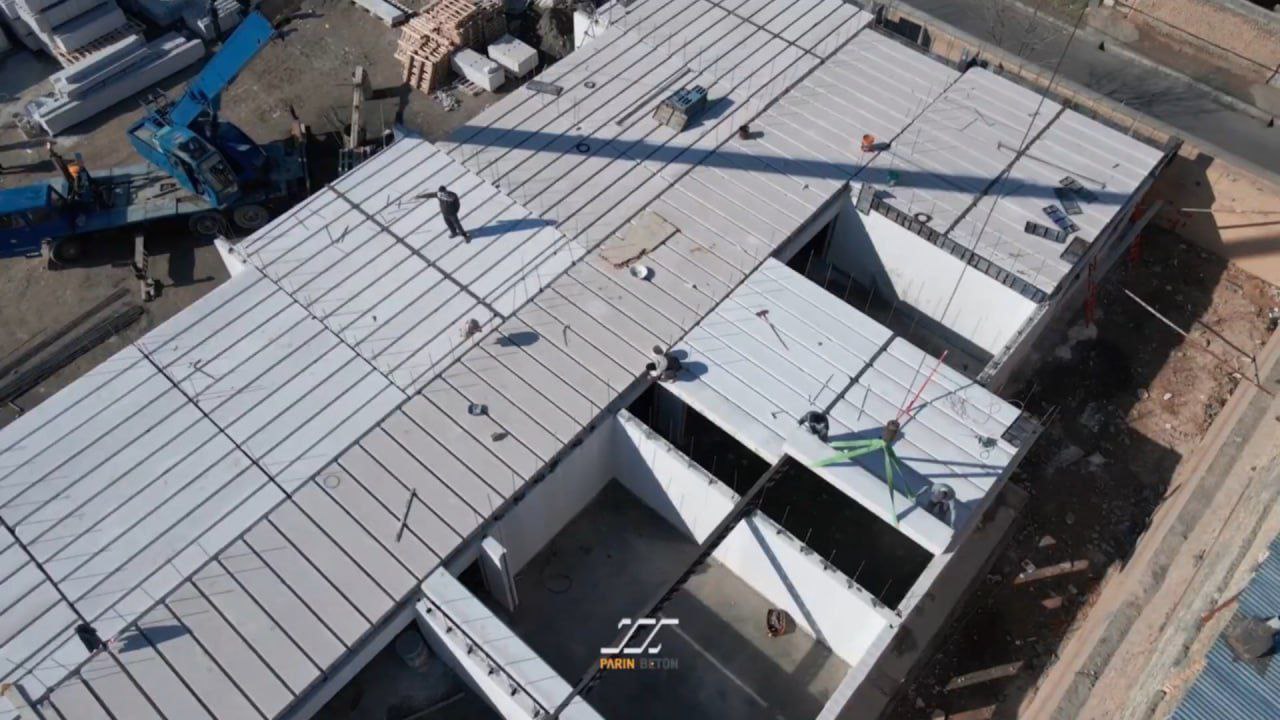

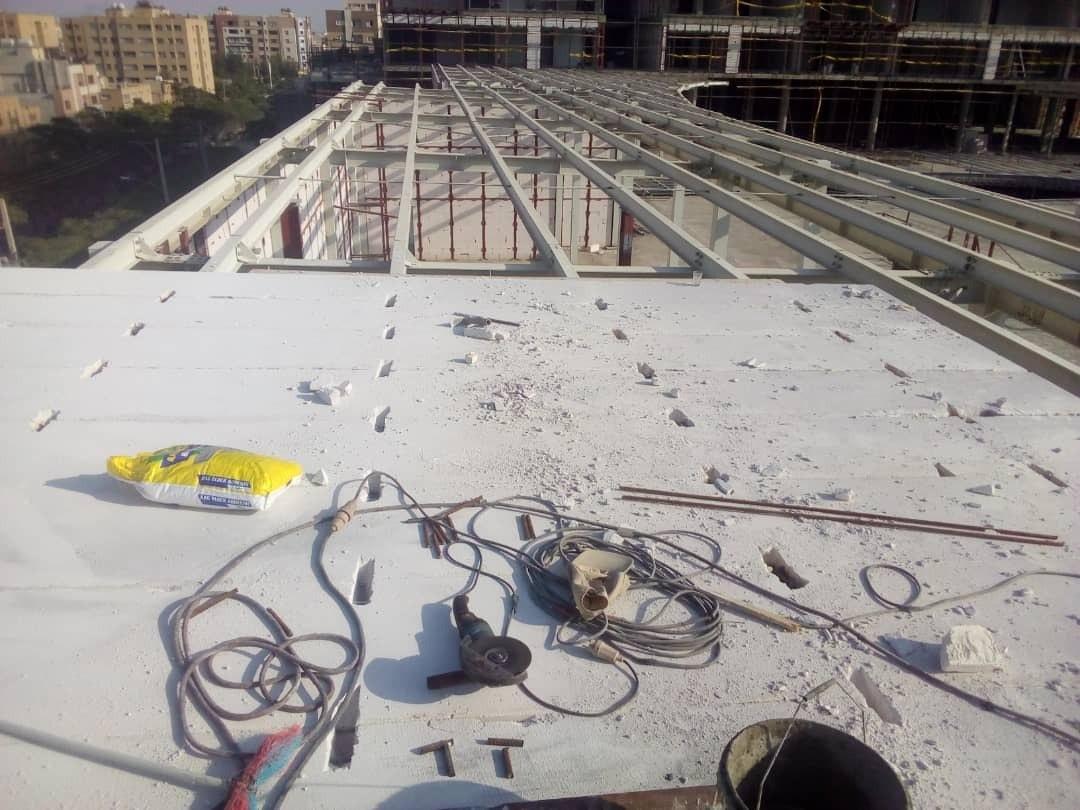

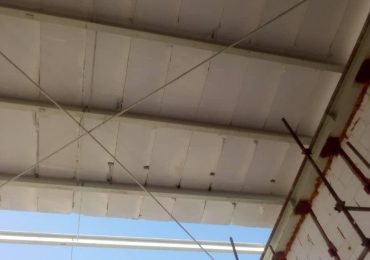

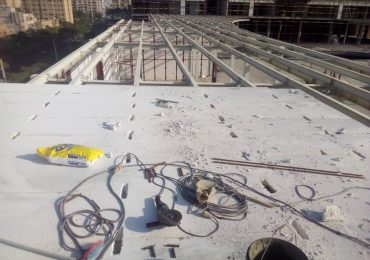

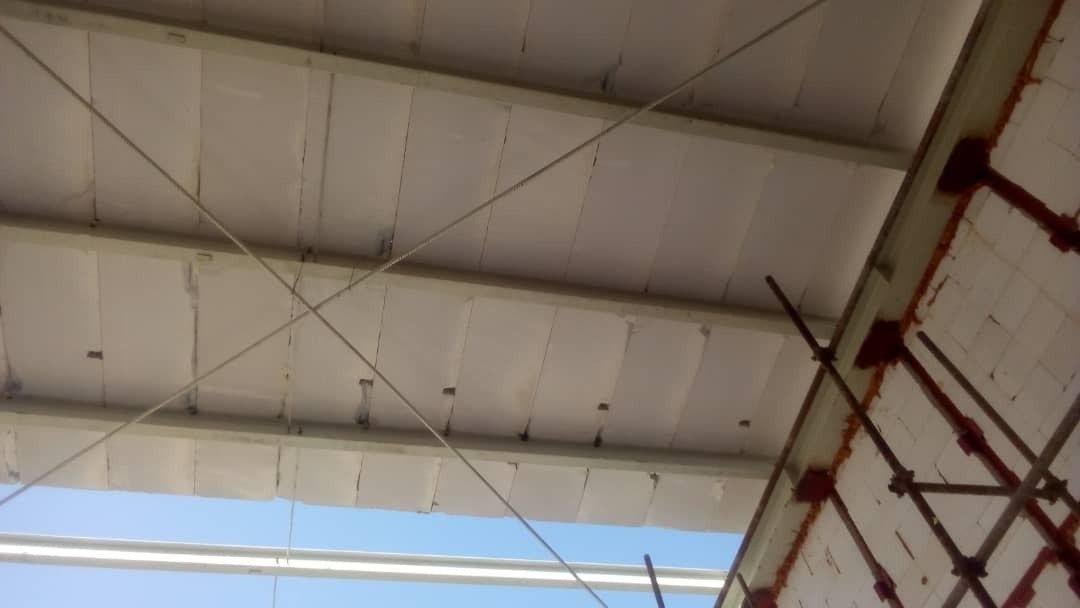

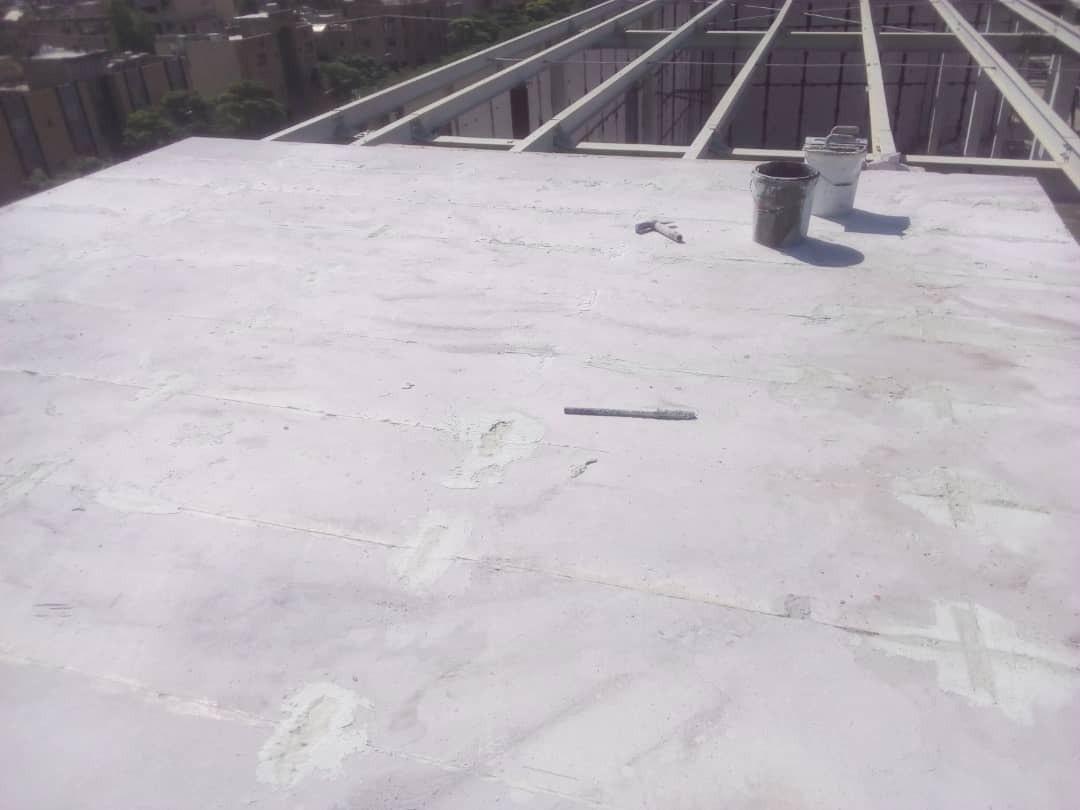

یکی از محصولات پر کاربرد در سیستم بتن هوادار اتوکلاو شده پانل های مسلح سقفی بوده که به دو صورت سقف بام و طبقه تولید می گردد. تفاوت این دو سقف در میزان بار طراحی شده می باشد که در جدول زیر نمایش داده شده است .

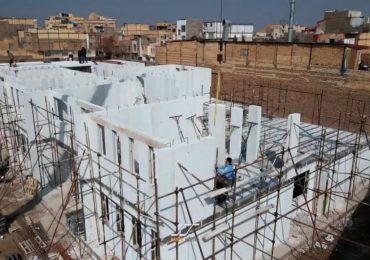

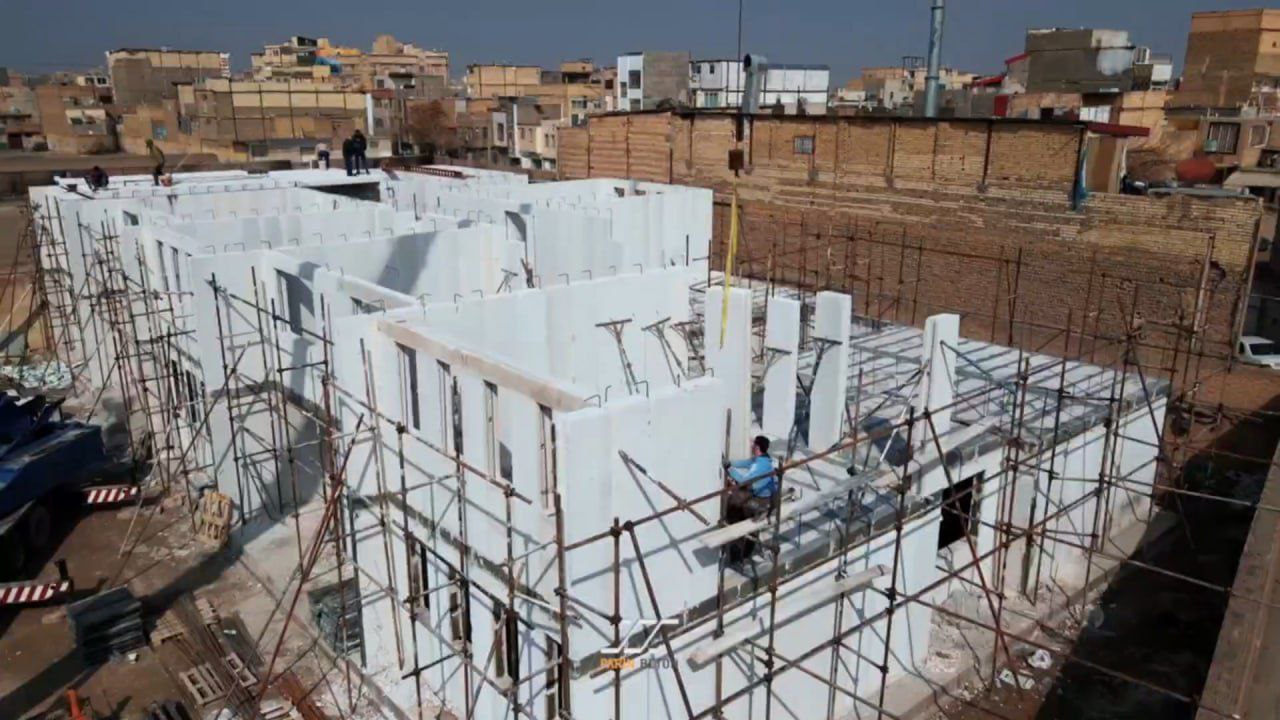

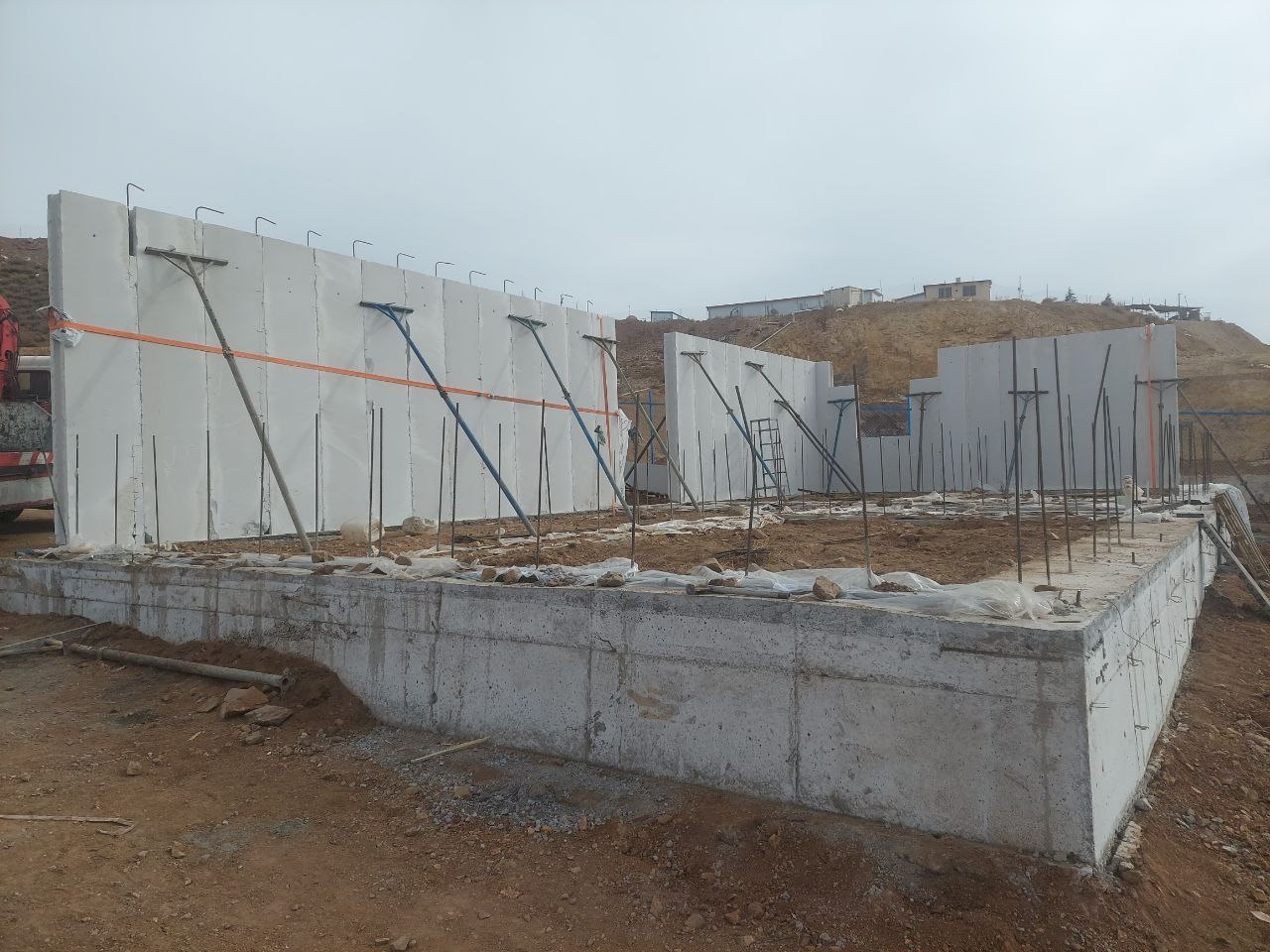

شکل 1: طرح یک مدرسه روستایی تک کلاسه را نشان  می دهد که دیوارها  و سقف (بام) آن از پانل مسلح پیش ساخته پرین تشکیل شده است.

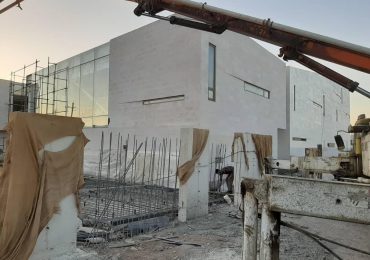

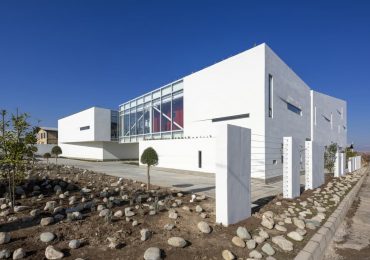

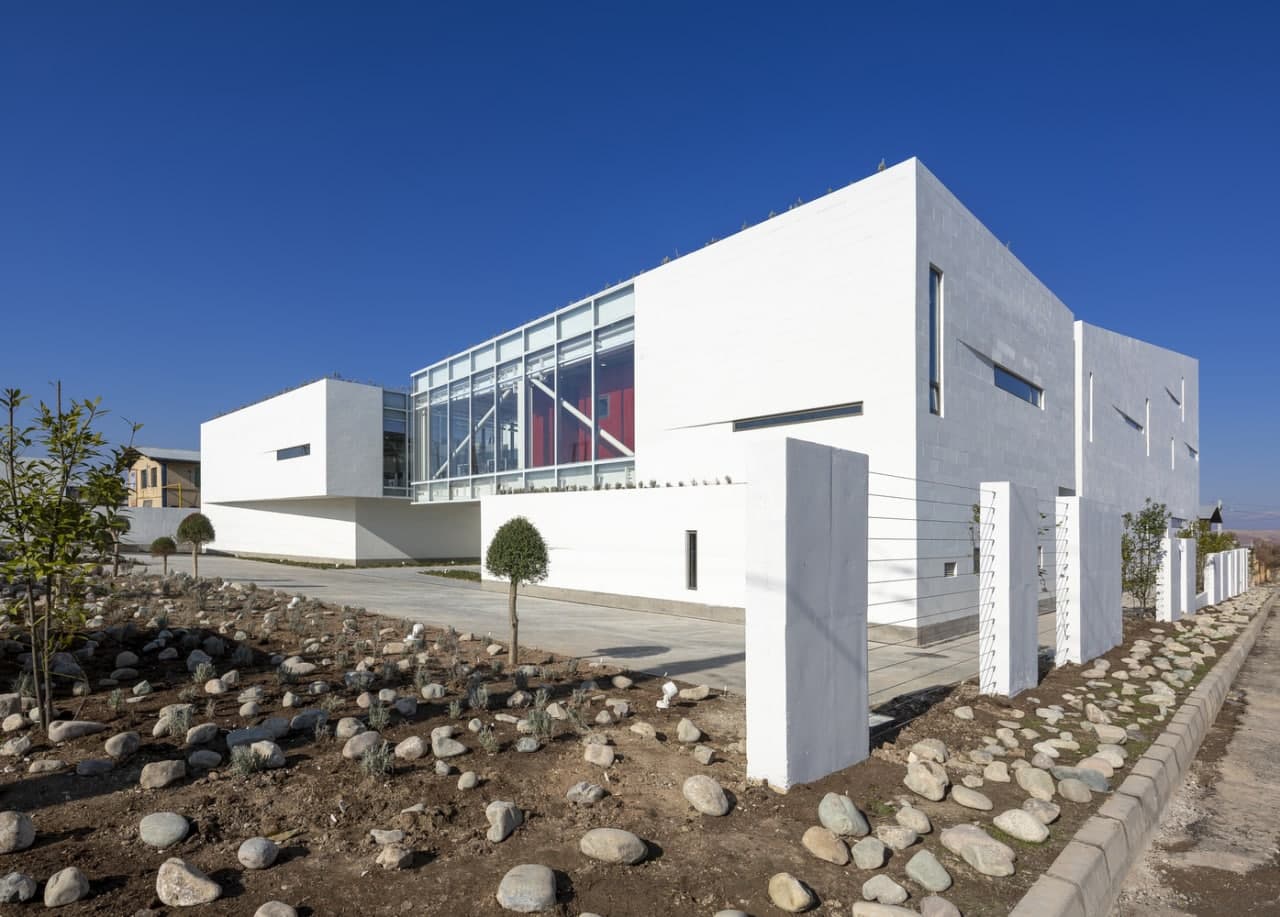

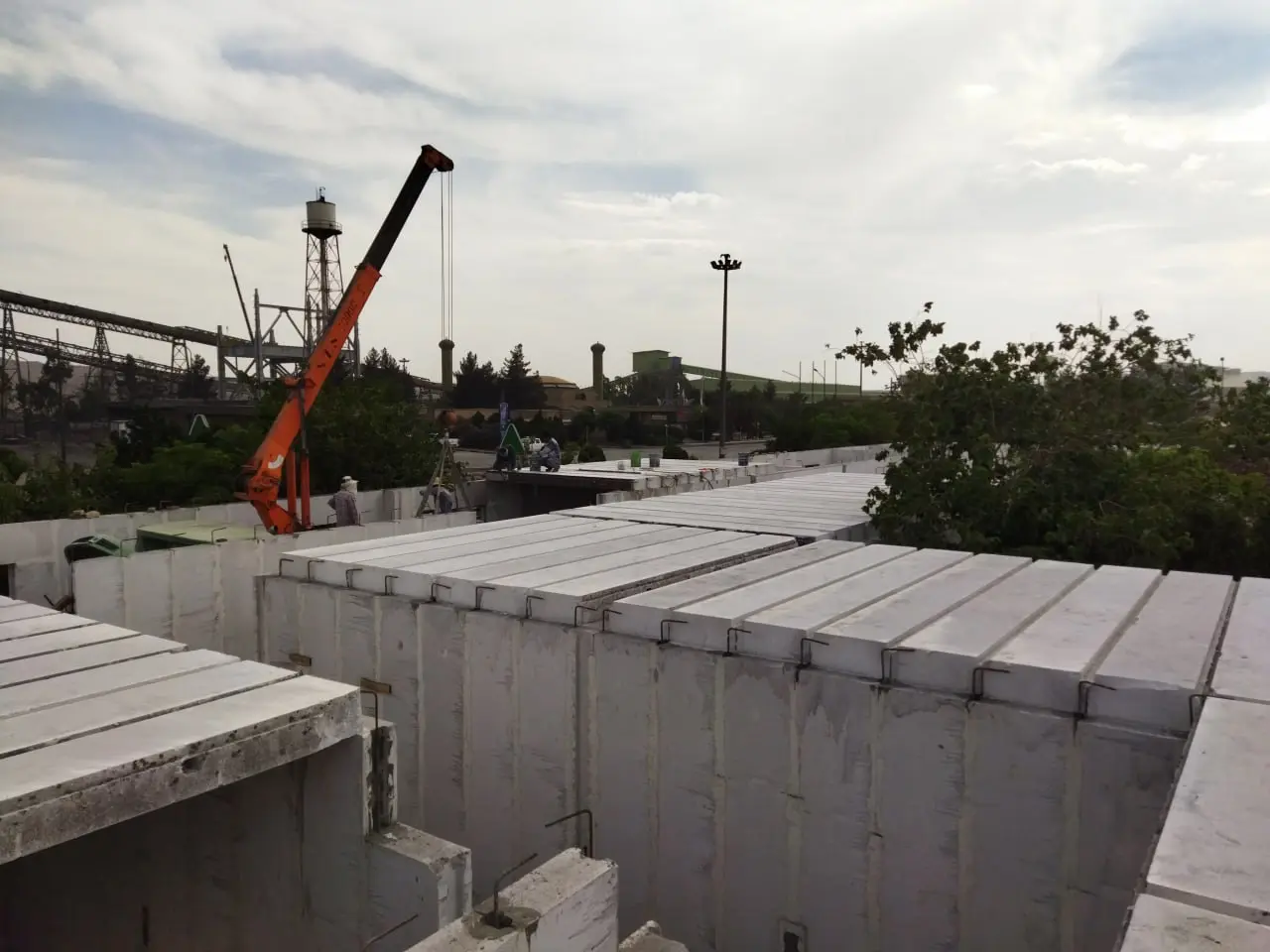

ساختمان اداری مجتمع صنعتی گل گهر _کرمان با زیربنای ۴۲۰۰ مترمربع

نحوه تولید :

تولید پانل مسلح سقفی و دیواری به دو صورت تجویزی و دستوری صورت می پذیرد. در حالت تجویزی مطابق با نوع کاربری ( بار ، طول دهانه) و بر اساس نیاز مشتری و برمبنای میزان بار مجاز، باد و زلزله پانل سقفی و یا دیواری طراحی و تولید می گردد و در حالت دستوری مطابق با طراحی صورت گرفته از سوی مشتری (  نوع مش و نوع میلگرد مصرفی) سقف یا پانل تولید می گردد.

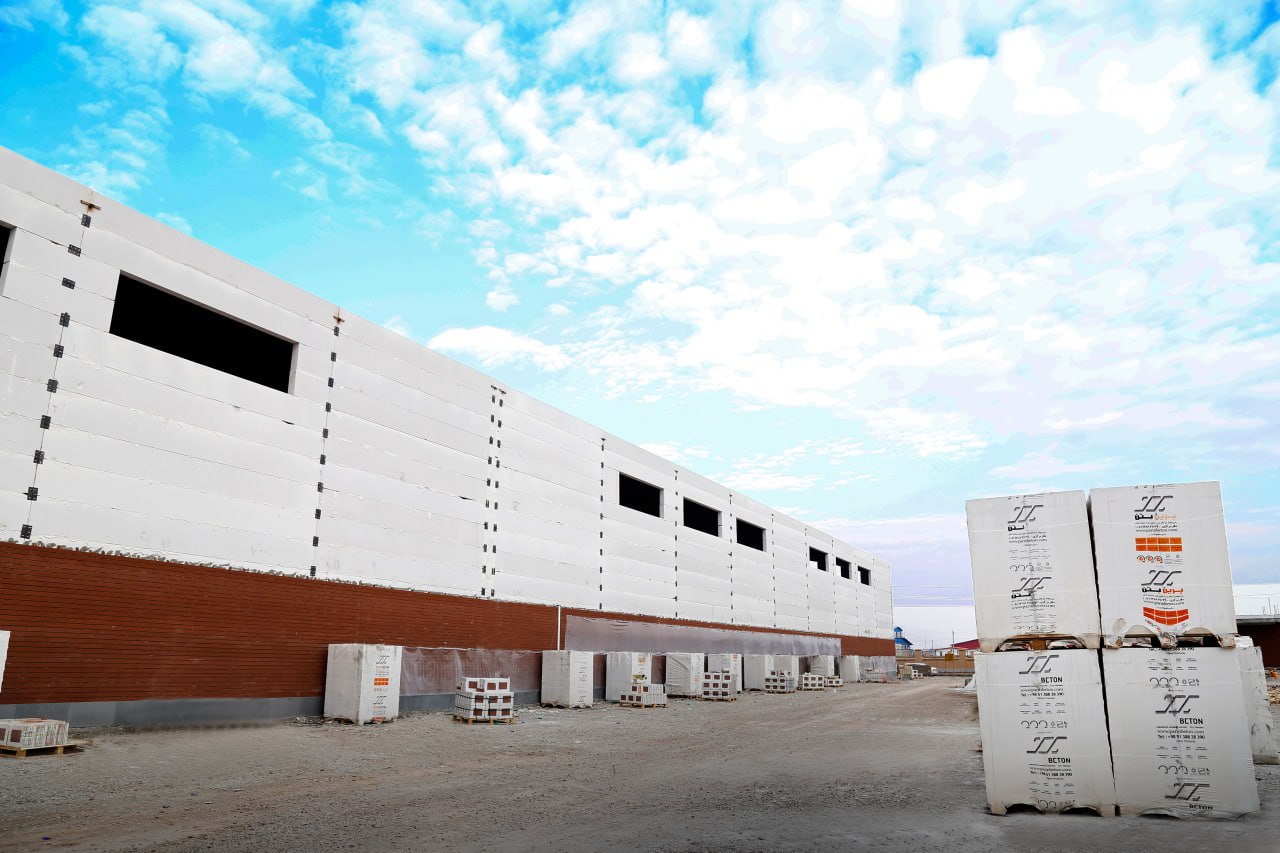

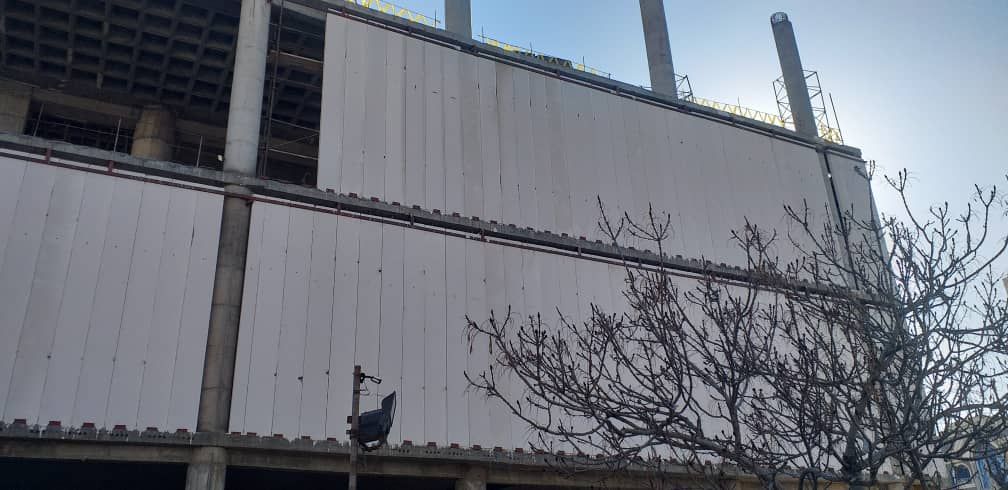

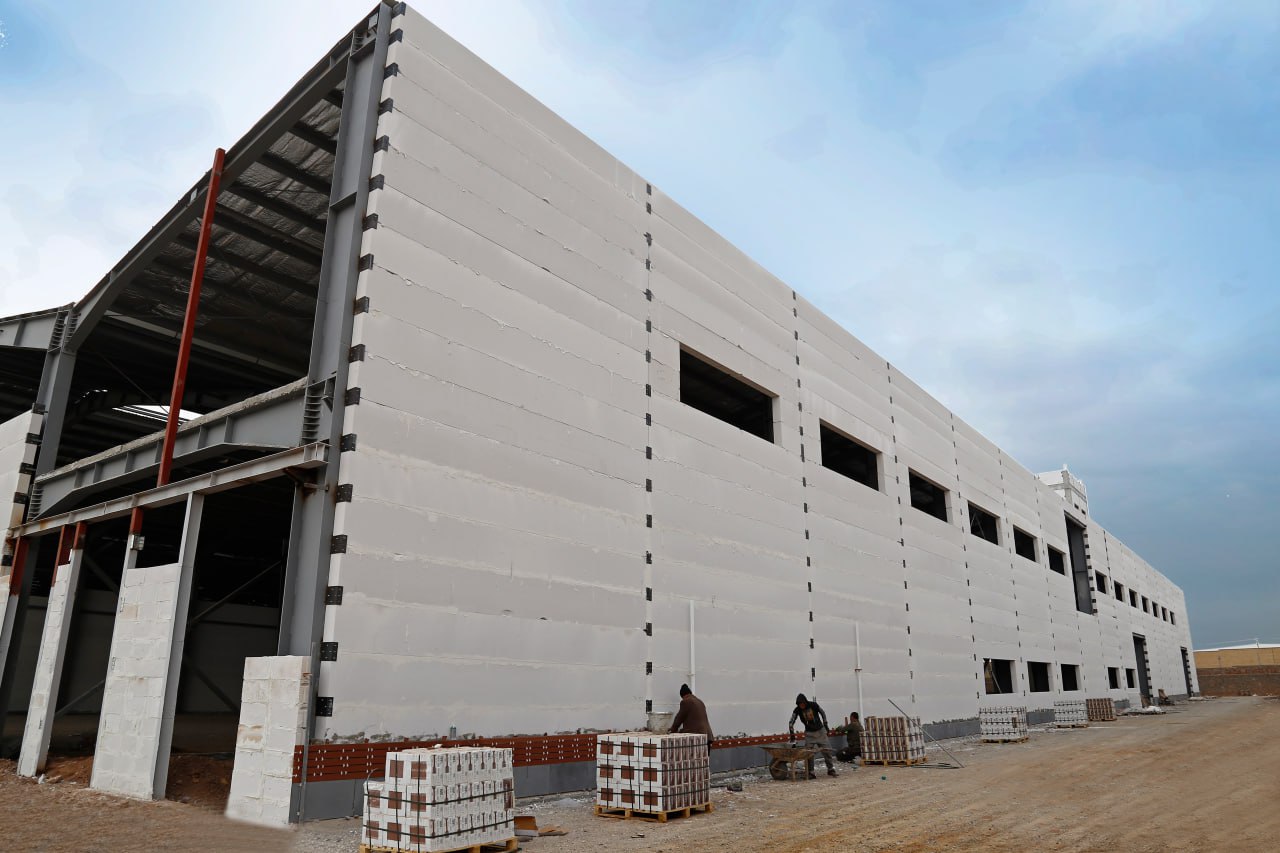

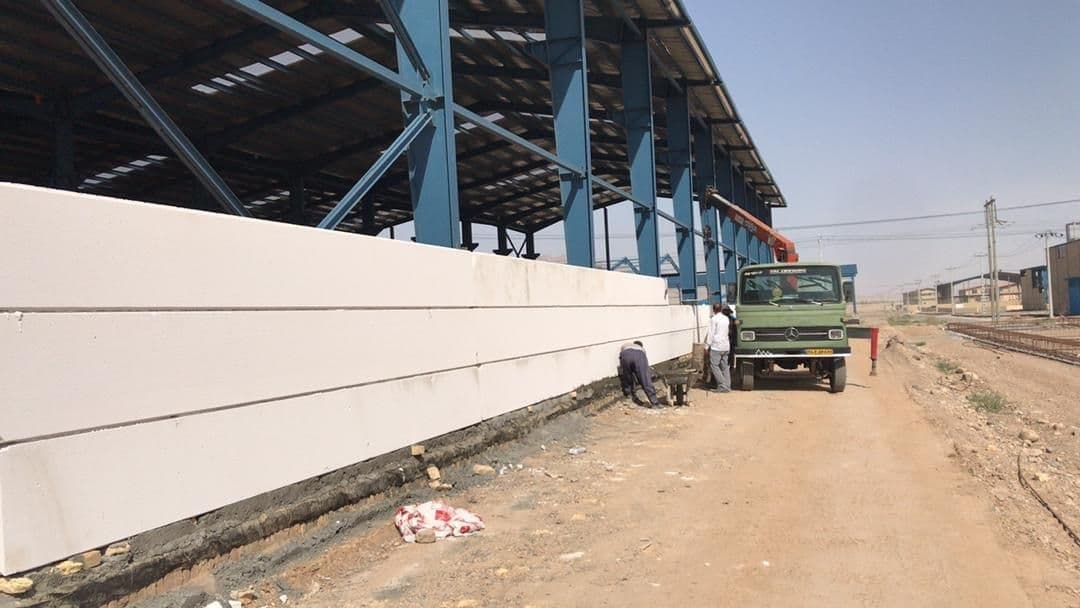

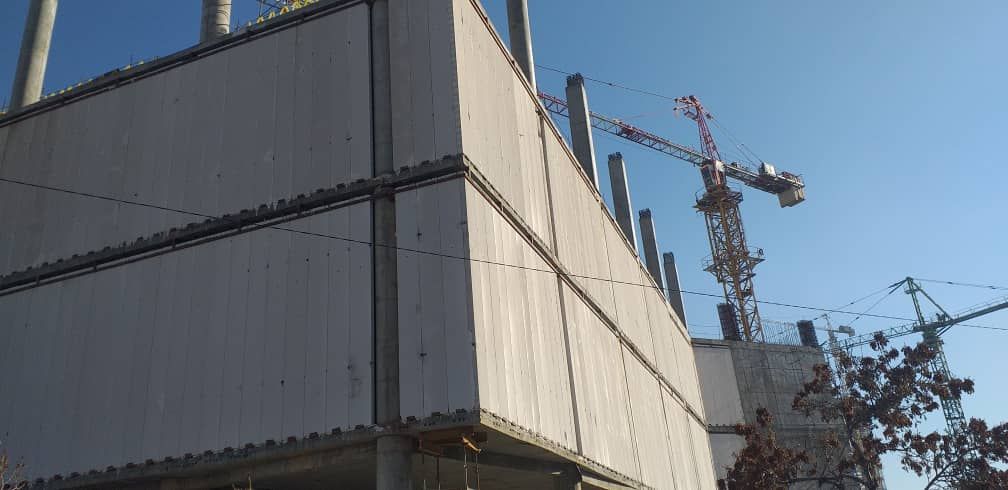

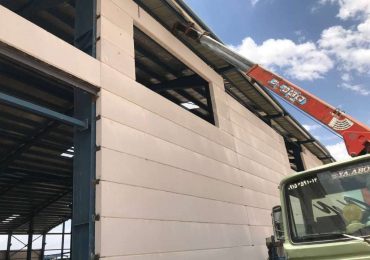

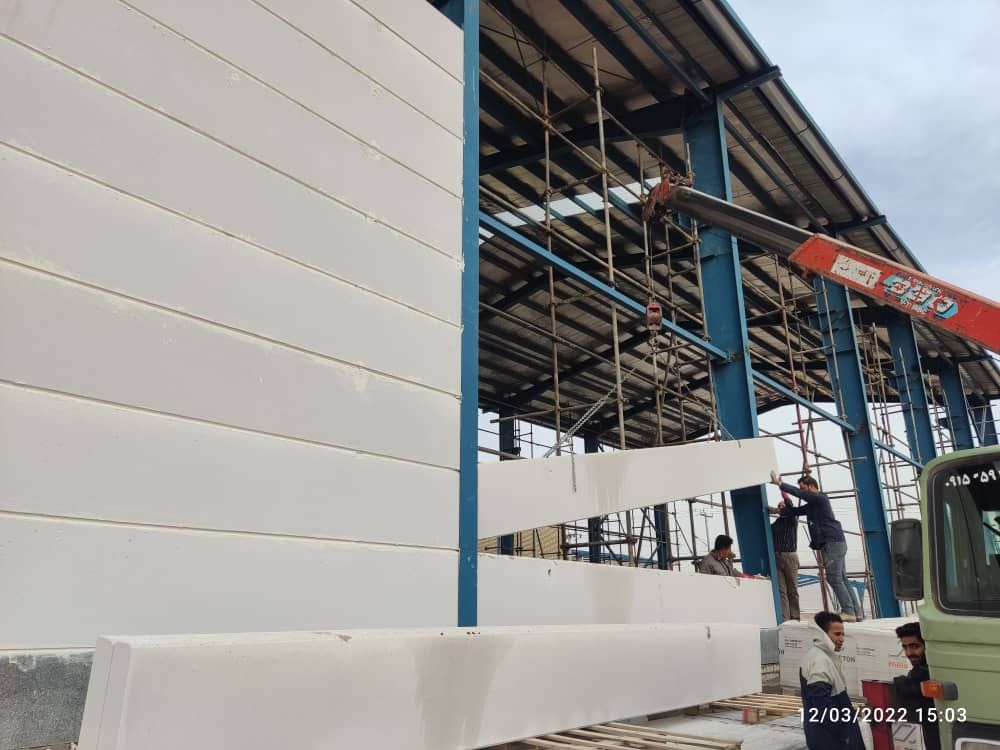

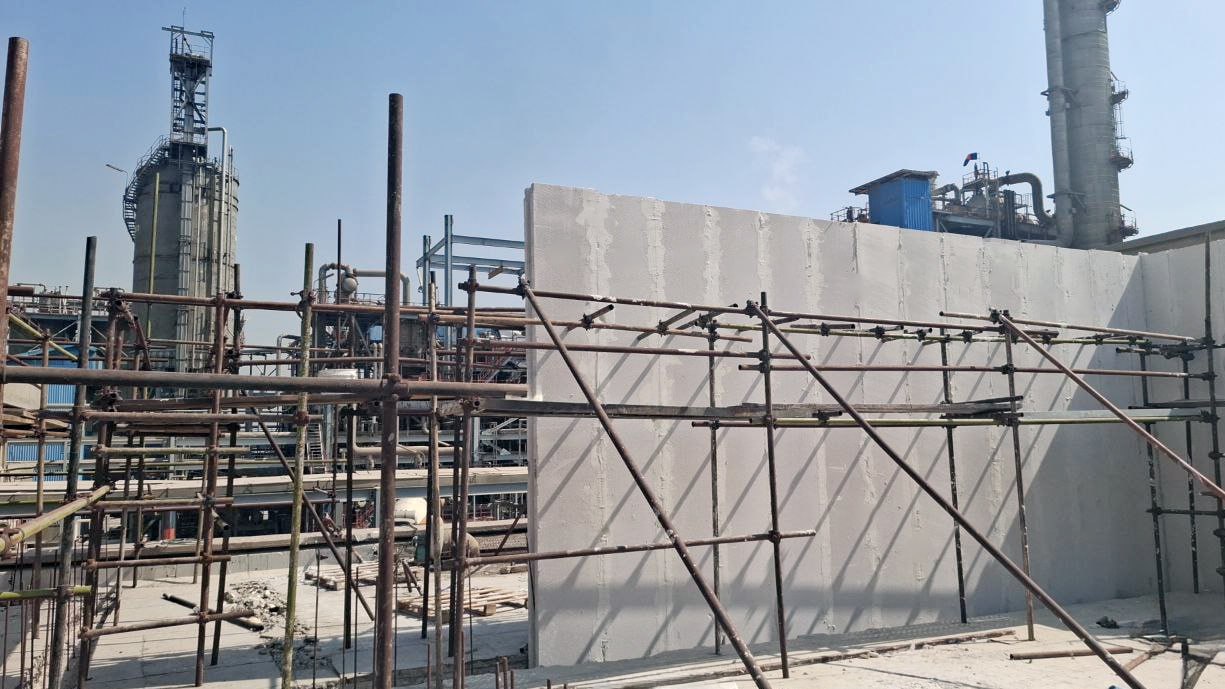

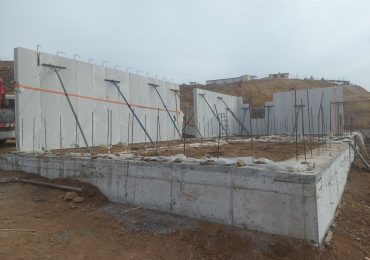

یکی از روشهای نصب پانل های مسلح پرین (دیوار پیش ساخته) نصب در خارج از قاب است که می تواند پرت حرارتی در محل ستون را حذف کند. تصویر فوق مربوط به نصب در حال اجرای این پانل ها در شهرک صنعتی جهت احداث کارخانه می باشد.

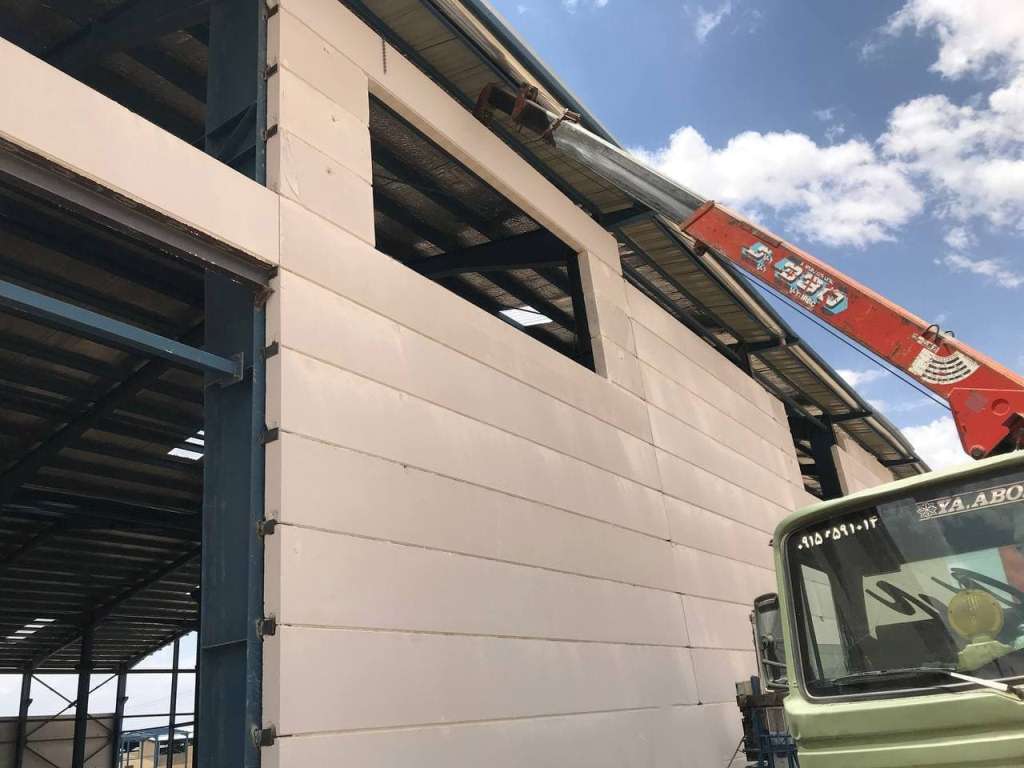

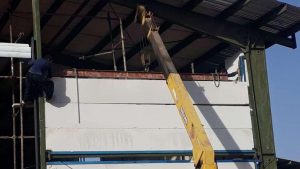

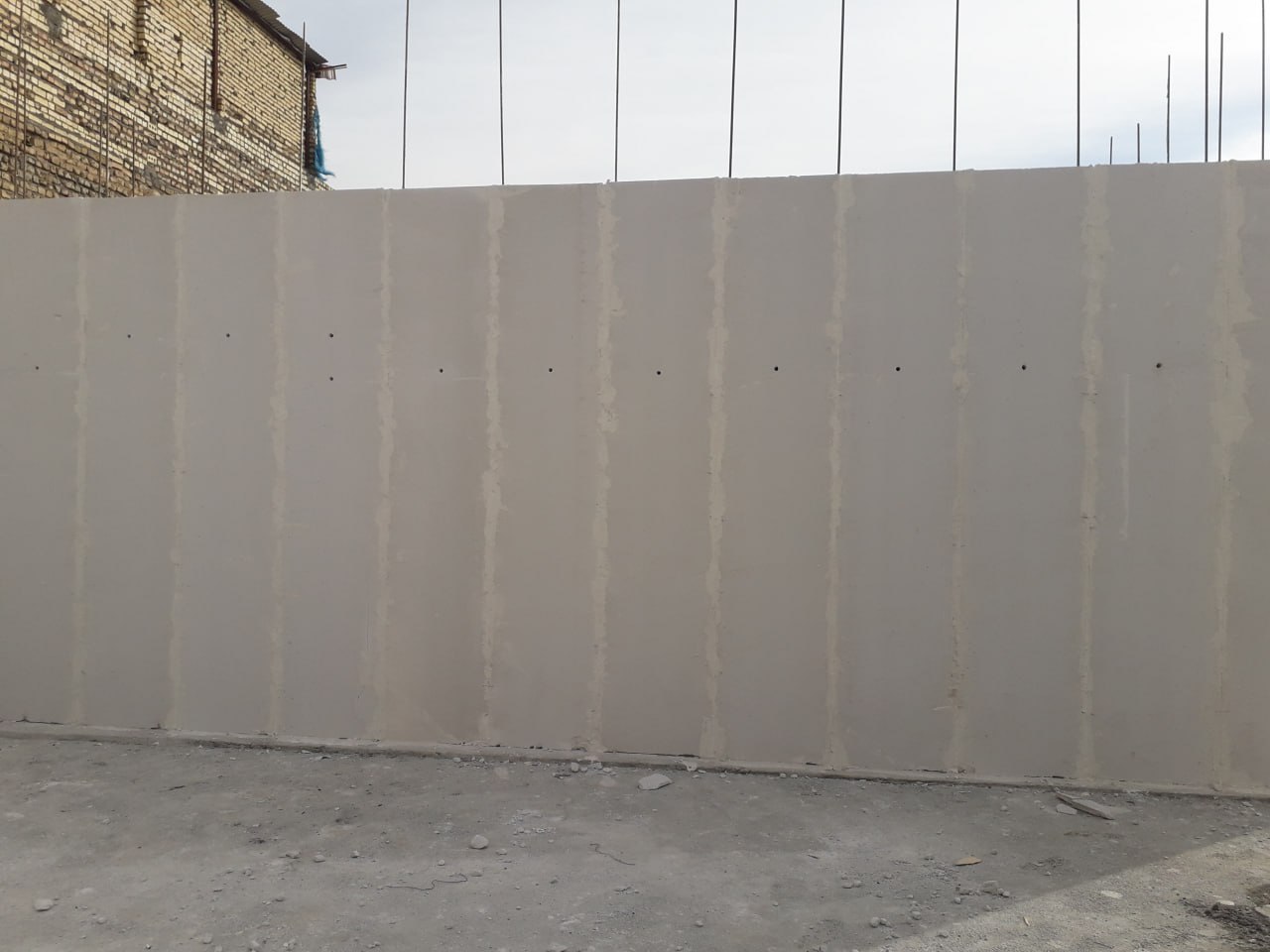

در این عکس مایلم توجه شما را به دقت ابعادی بالای دیوارها جلب نمایم که کاشیکاری آنها با چسب با ضخامت 4 تا 5 میلیمتر (بسته به عمق شیار کاردک) همزمان با نصب در حال انجام است. رضایت مشتریان از سرعت و تمیزی کار	نصب دیوار ها می تواند با یک جرثقیل 3 تن با بوم کوتاه انجام شود. دیوارها دارای هوک بوده و می توان همانند تصویر به کمک یک شاهین یا با تسمه آنها را نصب نمود.

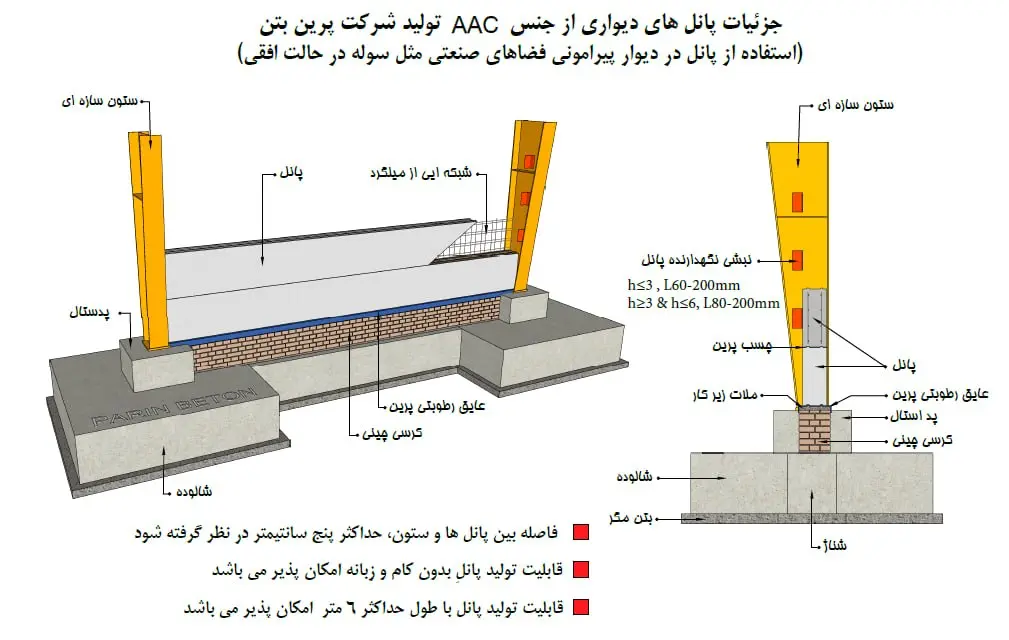

جزئیات نصب:

نصب و اتصالات باید مطابق با جزئیات اعلام شده از سوی شرکت پرین انجام گردد.

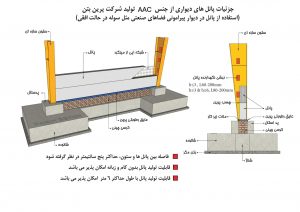

جزییات نصب پانل های دیواری پرین را در تصاویر فوق مشاهده می فرمایید.

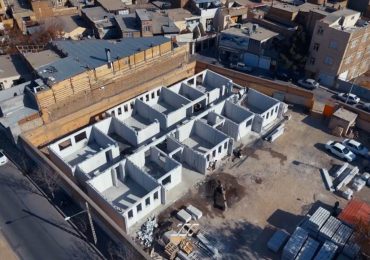

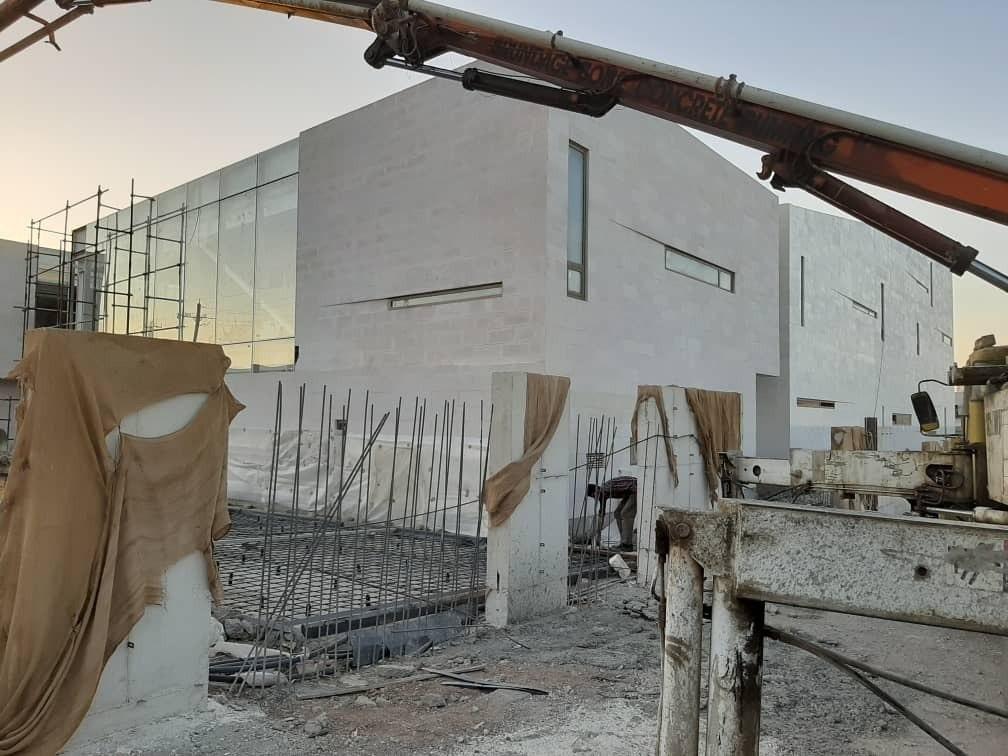

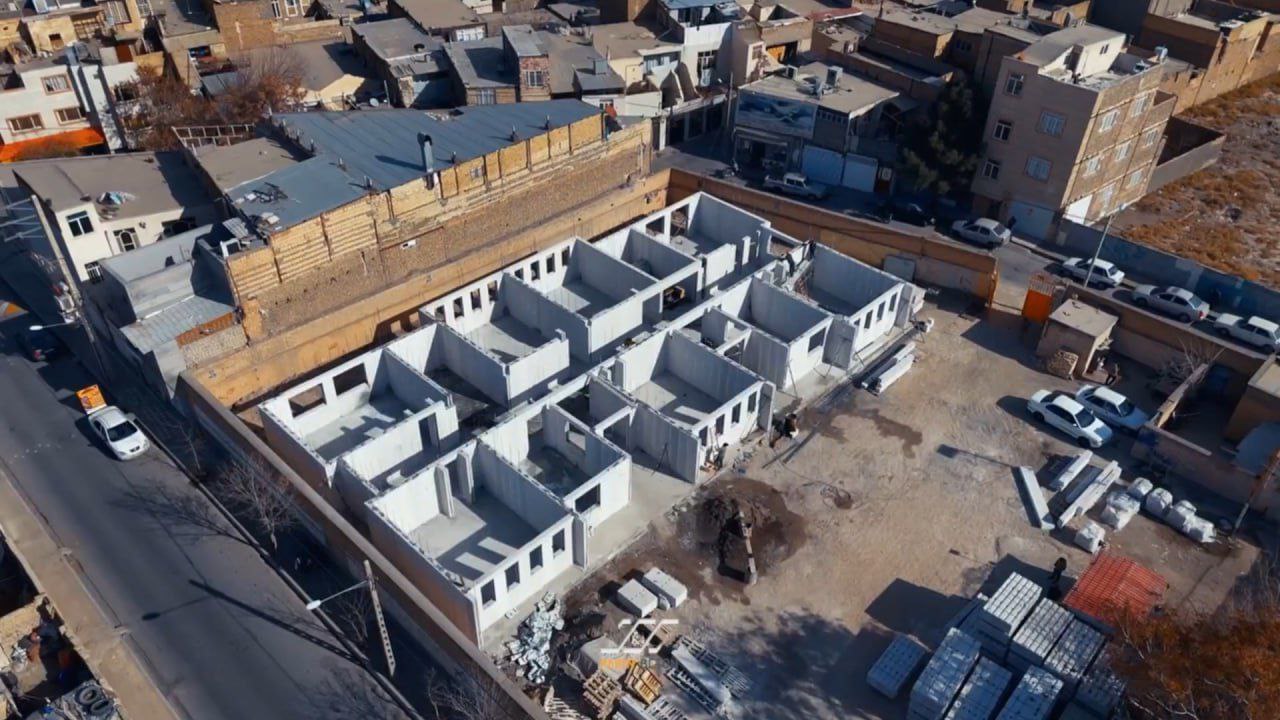

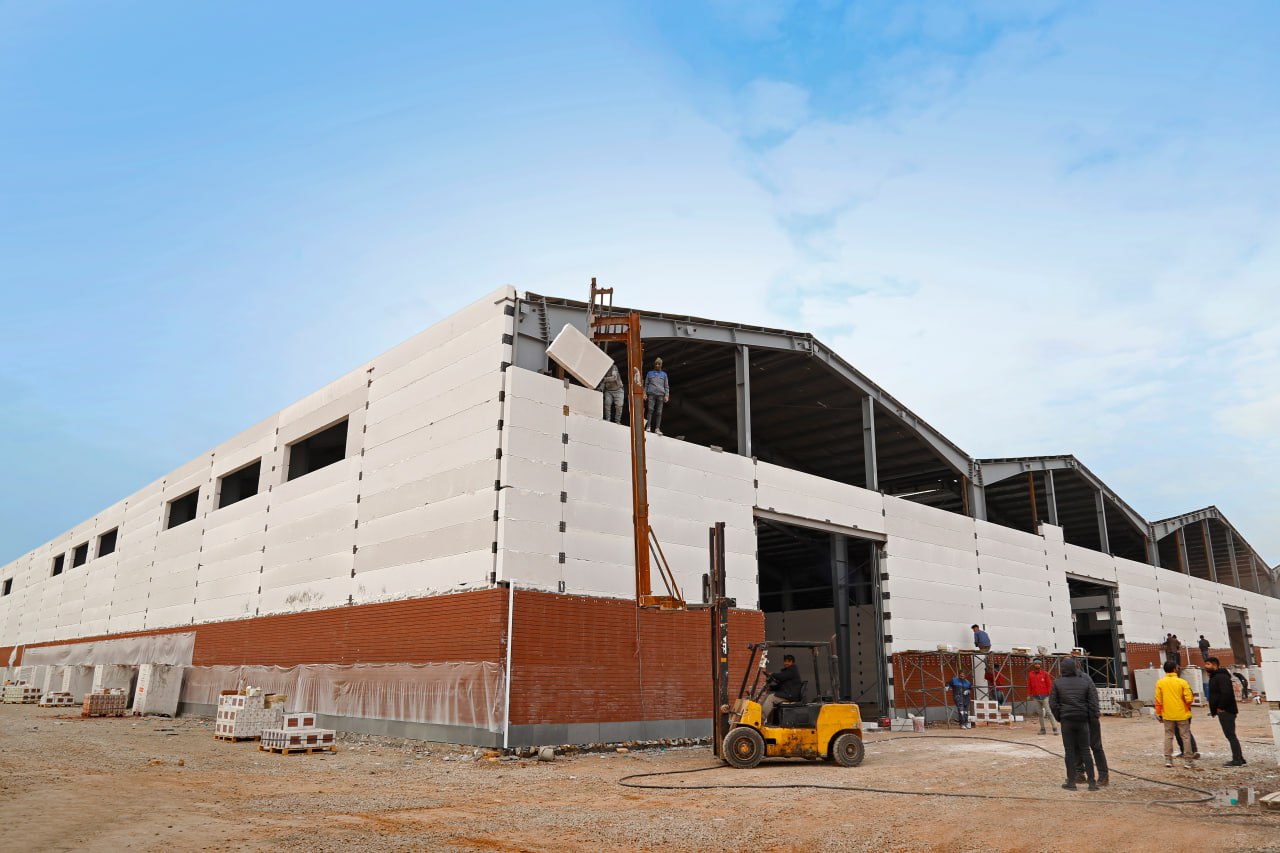

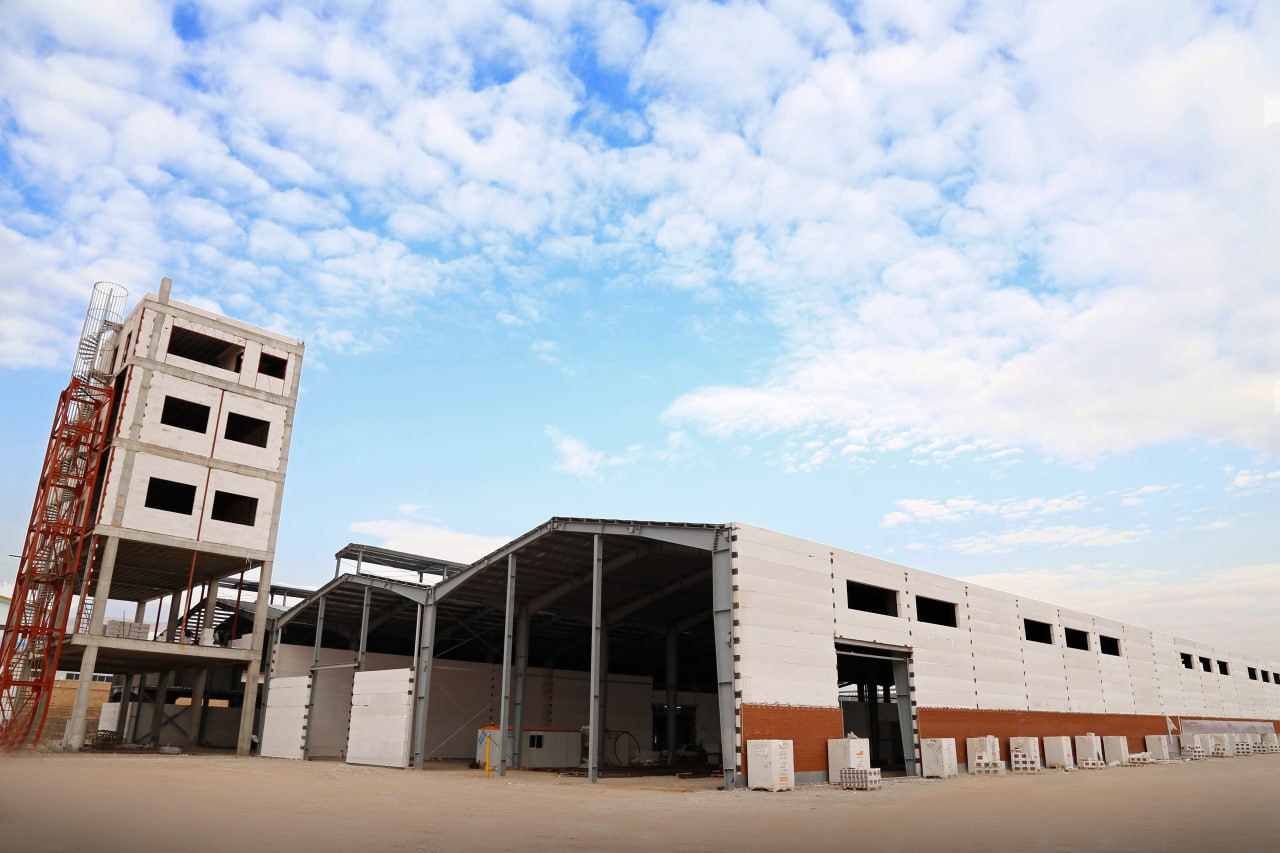

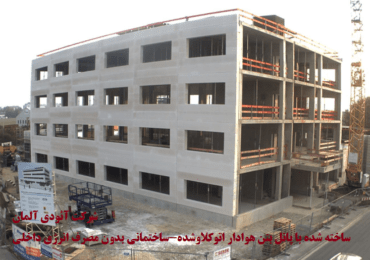

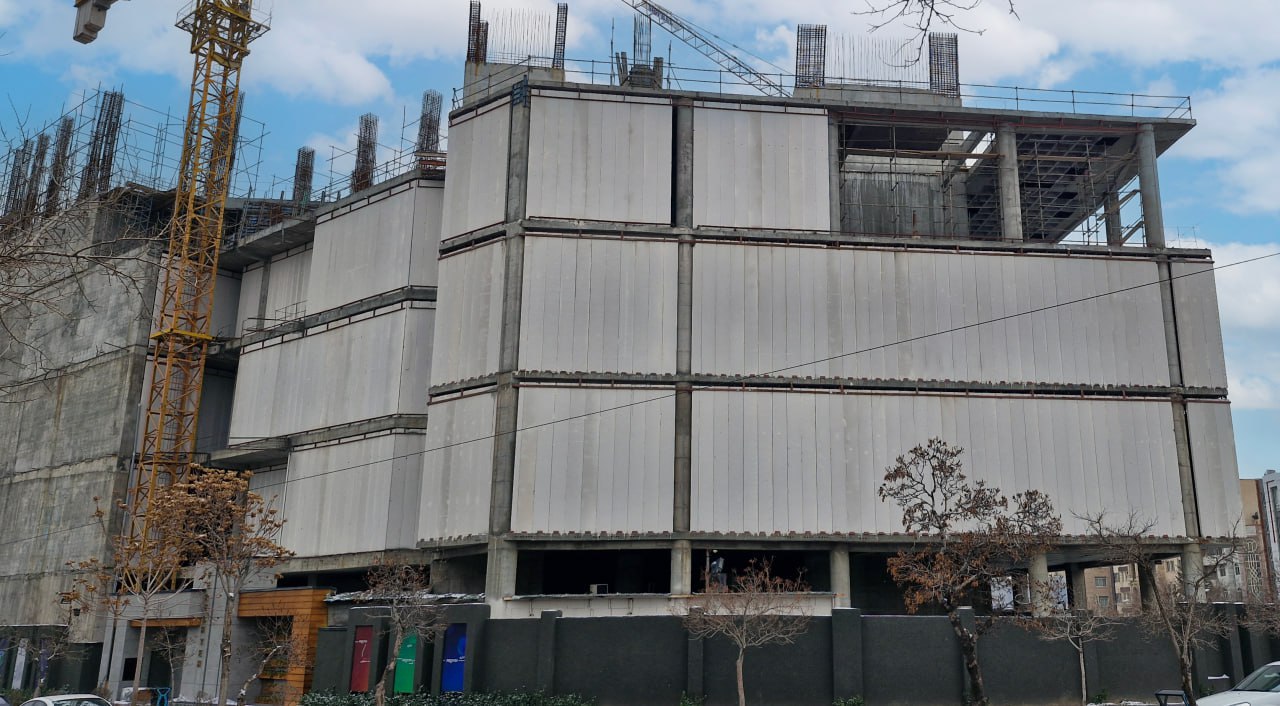

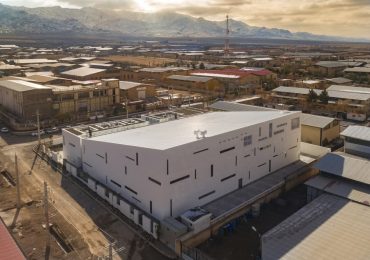

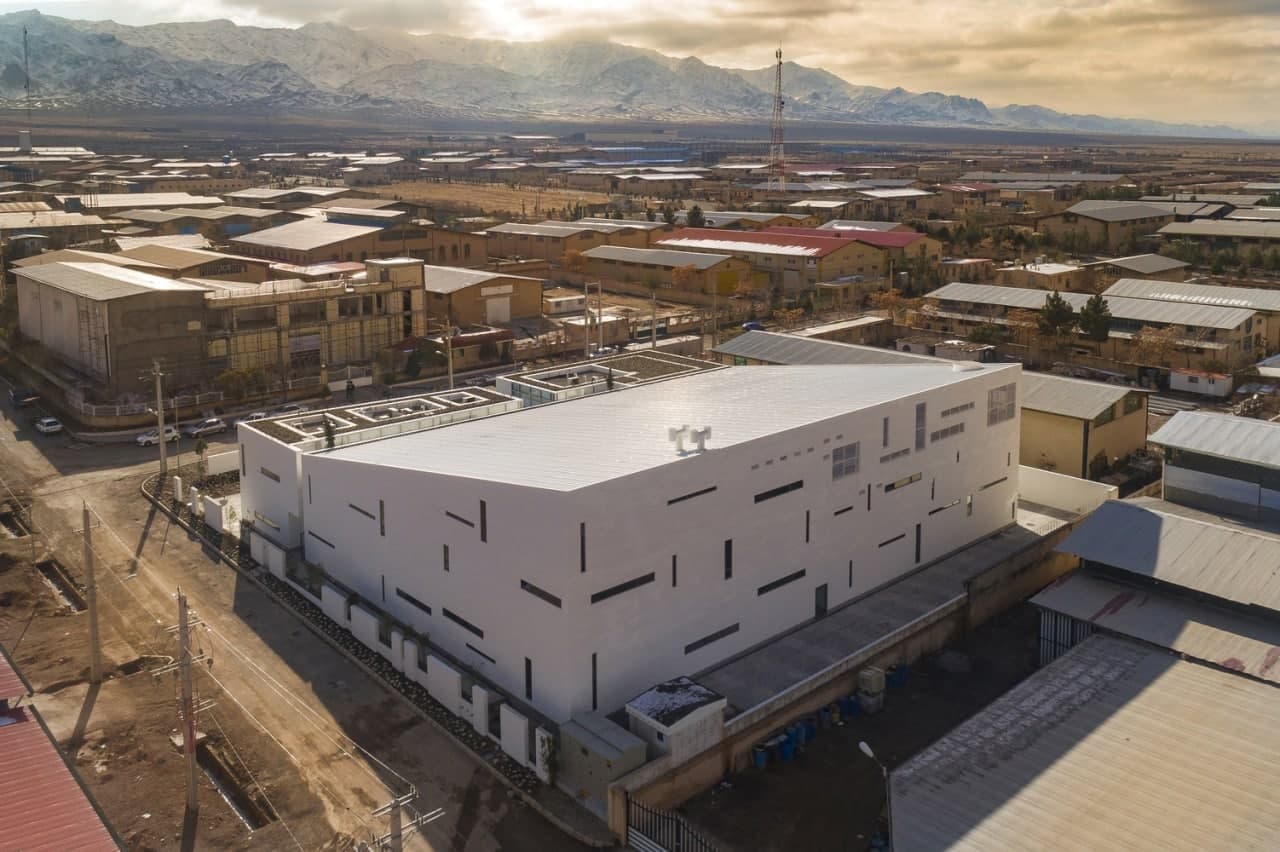

پروژه های اجرا شده با پنل بتن هوادار اتوکلاوشده پرین (1401)

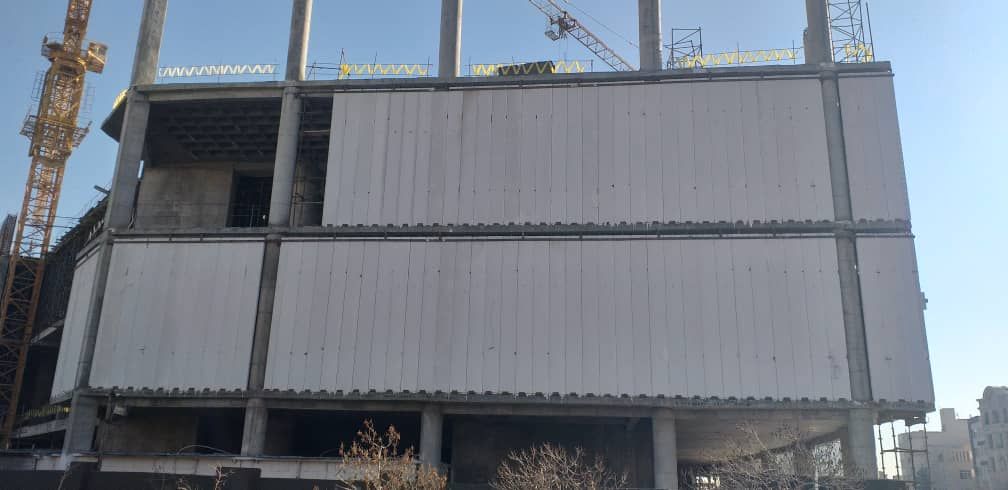

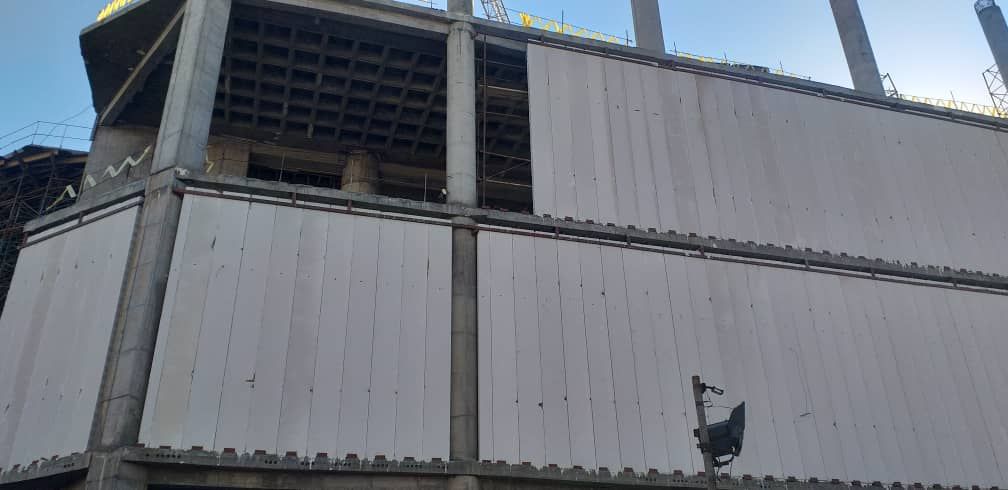

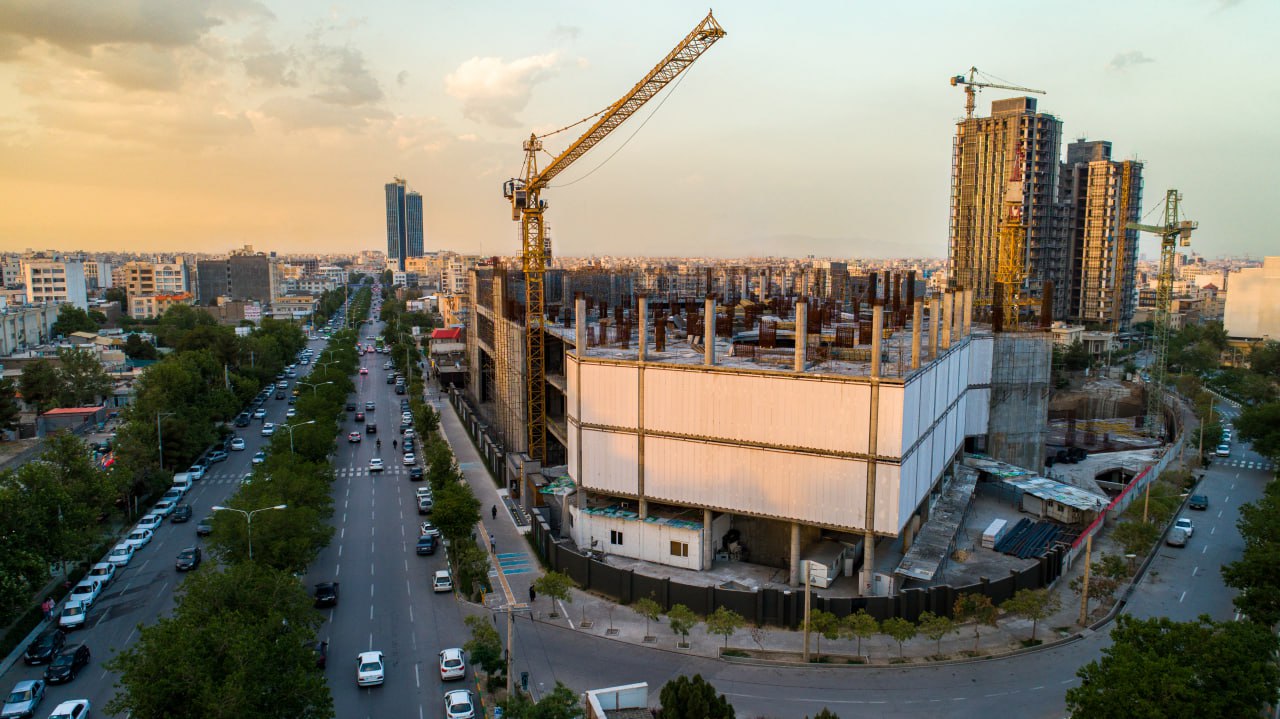

پانل مسلح پرین با طول تا ۶ متر بدون نیاز به وال پست توصیه شده برای ساختمان های با کاربری مهم نظیر بیمارستان ها-پروژه فرشته، مشهد
